七、数据处理与成图
从1958年起，贵州省开展区域地质调查的同时就进行土壤金属量测量，积累了大量资料。虽然土壤金属量覆盖全省，但受当时条件的制约（采样方法未经科学试验筛选，分析方法仅限于光谱半定量，没有系统的监控样和标准样对数据进行校准），能成图的仅有Cu、Pb、Zn、Cr、Ni、Co、V等7个元素，且因图幅间的偏倚很明显，成图效果较差。
1978年，贵州省开始新一轮的区域化探调查。铜仁市1985年开始芷江幅工作，以后每幅图幅通过新的技术方法均获取了高质量的地球化学水系沉积物测量数据。
此次编图采用的数据是贵州省1∶20万区域地球化学勘查数据库入库数据中的铜仁市18003km2数据，是2km×2km组合样品的原始分析数据。铜仁市共有7276个有效数据，数据主要来源为贵州省地矿局一〇三地质大队、贵州省地球物理地球化学勘查院（原一〇九地质大队）的工作成果，少量为贵州省地质调查研究院（原一〇八地质大队）数据。
根据贵州省测绘局和贵州省国土资源厅2005年11月共同编制出版的《贵州省地图集》中铜仁市政区图，经适当修改、补充（添加了杭瑞高速公路、铜大高速公路等），作为铜仁市地球化学图地理底图。本次采用等角圆锥投影生成理论框（10万分幅，共计48个参考点），投影参数为：中央子午线为109°15′，第一纬度为29°00′，第二纬度为27°10′。对已矢量化的13个线文件、9个点文件，逐点校正到理论框上。
此次编图采用MapGIS地理信息系统软件编制等值线图，采用GeoExpl、Grapher统计地球化学特征值，并绘制直方图与累计频率曲线图。首先统计本地区地球化学参数（表7），再用累计频率中位数递加（或递减）半倍标准离差增量的方法划分12个色区，各个色区具有明显的地球化学特征值统计意义（图10）。用原始点位三角部分方法及距离平方倒数进行数据网格化插值处理，使用以上统计划分的色区取值区间进行等值线追踪。

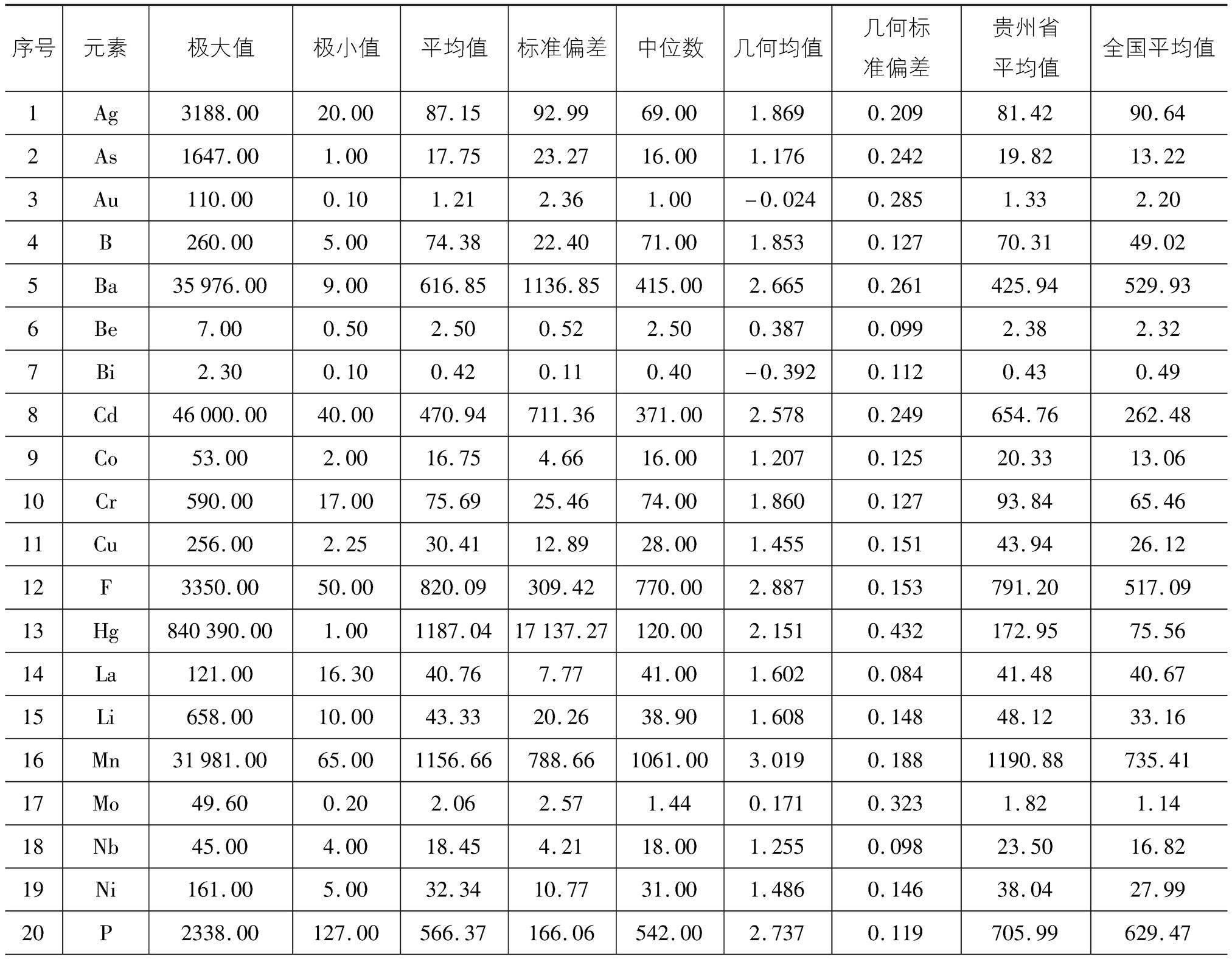

表7 铜仁市水系沉积物地球化学参数统计（n=7276）
（注： 序号 元素 极大值 极小值 平均值 标准偏差 中位数 几何均值 几何标准偏差 贵州省平均值 全国平均值1 Ag 3188.00 20.00 87.15 92.99 69.00 1.869 0.209 81.42 90.642 As 1647.00 1.00 17.75 23.27 16.00 1.176 0.242 19.82 13.223 Au 110.00 0.10 1.21 2.36 1.00 －0.024 0.285 1.33 2.204 B 260.00 5.00 74.38 22.40 71.00 1.853 0.127 70.31 49.025 Ba 35976.00 9.00 616.85 1136.85 415.00 2.665 0.261 425.94 529.936 Be 7.00 0.50 2.50 0.52 2.50 0.387 0.099 2.38 2.327 Bi 2.30 0.10 0.42 0.11 0.40 －0.392 0.112 0.43 0.498 Cd 46000.00 40.00 470.94 711.36 371.00 2.578 0.249 654.76 262.489 Co 53.00 2.00 16.75 4.66 16.00 1.207 0.125 20.33 13.0610 Cr 590.00 17.00 75.69 25.46 74.00 1.860 0.127 93.84 65.4611 Cu 256.00 2.25 30.41 12.89 28.00 1.455 0.151 43.94 26.1212 F 3350.00 50.00 820.09 309.42 770.00 2.887 0.153 791.20 517.0913 Hg 840390.00 1.00 1187.04 17137.27 120.00 2.151 0.432 172.95 75.5614 La 121.00 16.30 40.76 7.77 41.00 1.602 0.084 41.48 40.6715 Li 658.00 10.00 43.33 20.26 38.90 1.608 0.148 48.12 33.1616 Mn 31981.00 65.00 1156.66 788.66 1061.00 3.019 0.188 1190.88 735.4117 Mo 49.60 0.20 2.06 2.57 1.44 0.171 0.323 1.82 1.1418 Nb 45.00 4.00 18.45 4.21 18.00 1.255 0.098 23.50 16.8219 Ni 161.00 5.00 32.34 10.77 31.00 1.486 0.146 38.04 27.9920 P 2338.00 127.00 566.37 166.06 542.00 2.737 0.119 705.99 629.47）

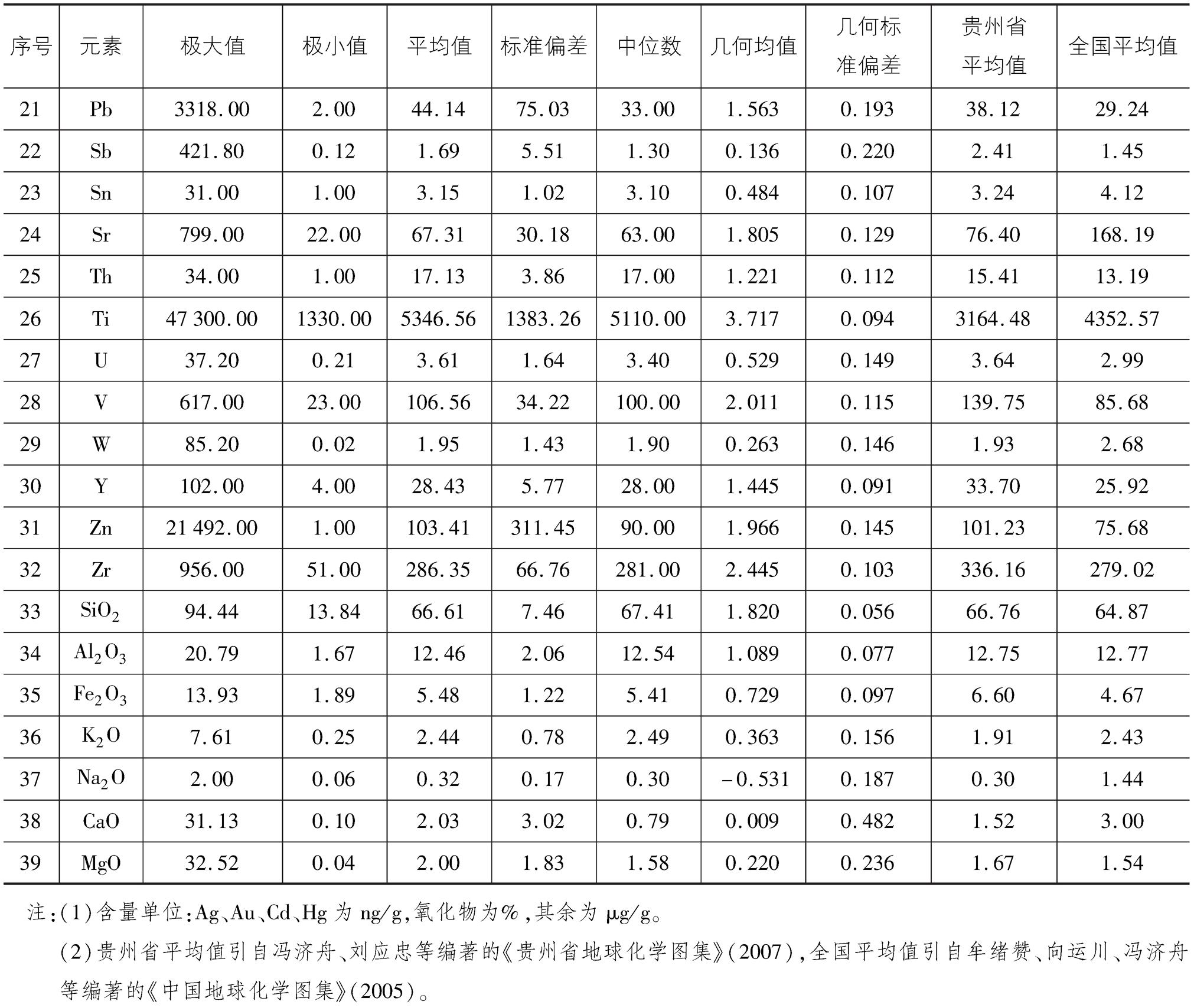

续表
（注： 序号 元素 极大值 极小值 平均值 标准偏差 中位数 几何均值 几何标准偏差 贵州省平均值 全国平均值21 Pb 3318.00 2.00 44.14 75.03 33.00 1.563 0.193 38.12 29.2422 Sb 421.80 0.12 1.69 5.51 1.30 0.136 0.220 2.41 1.4523 Sn 31.00 1.00 3.15 1.02 3.10 0.484 0.107 3.24 4.1224 Sr 799.00 22.00 67.31 30.18 63.00 1.805 0.129 76.40 168.1925 Th 34.00 1.00 17.13 3.86 17.00 1.221 0.112 15.41 13.1926 Ti 47300.00 1330.00 5346.56 1383.26 5110.00 3.717 0.094 3164.48 4352.5727 U 37.20 0.21 3.61 1.64 3.40 0.529 0.149 3.64 2.9928 V 617.00 23.00 106.56 34.22 100.00 2.011 0.115 139.75 85.6829 W 85.20 0.02 1.95 1.43 1.90 0.263 0.146 1.93 2.6830 Y 102.00 4.00 28.43 5.77 28.00 1.445 0.091 33.70 25.9231 Zn 21492.00 1.00 103.41 311.45 90.00 1.966 0.145 101.23 75.6832 Zr 956.00 51.00 286.35 66.76 281.00 2.445 0.103 336.16 279.0233 SiO2 94.44 13.84 66.61 7.46 67.41 1.820 0.056 66.76 64.8734 Al2O3 20.79 1.67 12.46 2.06 12.54 1.089 0.077 12.75 12.7735 Fe2O3 13.93 1.89 5.48 1.22 5.41 0.729 0.097 6.60 4.6736 K2O 7.61 0.25 2.44 0.78 2.49 0.363 0.156 1.91 2.4337 Na2O 2.00 0.06 0.32 0.17 0.30 －0.531 0.187 0.30 1.4438 CaO 31.13 0.10 2.03 3.02 0.79 0.009 0.482 1.52 3.0039 MgO 32.52 0.04 2.00 1.83 1.58 0.220 0.236 1.67 1.54注：（1）含量单位：Ag、Au、Cd、Hg为ng/g，氧化物为%，其余为μg/g。（2）贵州省平均值引自冯济舟、刘应忠等编著的《贵州省地球化学图集》（2007），全国平均值引自牟绪赞、向运川、冯济舟等编著的《中国地球化学图集》（2005）。）

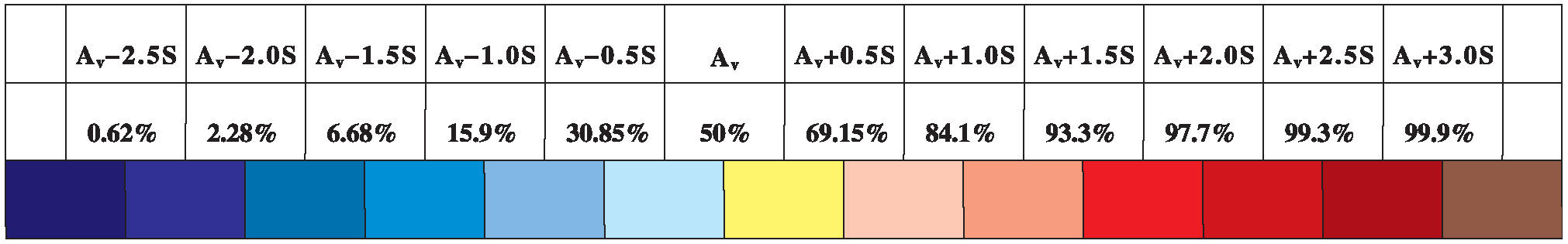

图10 贵州省铜仁市地球化学图色区
对个别图幅间出现的局部分析系统误差引起的色块突变适当进行了色区调整，大部分原始数据不服从正态分布，但自然对数服从正态分布，直方图和累计频率曲线图选用服从正态分布的数据格式。
